本发明涉及一种牌位放置架，尤其涉及一种可有效避灰的牌位放置架。
背景技术：
按照我国民间传统习俗，人逝世后其家人都要为其制作牌位，牌位架在现代殡葬行业及佛教寺庙应用最为广泛，牌位架可摆放先人的牌位供奉，也可摆放佛像供奉，然而现有的牌位架在放置牌位的时候，牌位直接放置在牌位架上，牌位不够稳固，容易被风吹倒或被其他物体碰倒，另外现有的牌位放置架不能实现自动对蜡烛进行点火，且不能自动清理灰尘，还不能对牌位进行遮盖，从而会使牌位表面积累灰尘。
专利申请cn208957590u，公开日为2019.06.11，公开了一种牌位固定放置架，包括安装架，所述安装架两侧内侧壁之间固定连接有多个横板，每个所述横板上侧壁固定连接有多个固定座，每个所述固定座上侧壁均开设有固定槽，所述固定槽两内侧壁之间固定连接有支撑板，所述支撑板内开设有两个对称设置的夹持槽，每个所述夹持槽内均设有夹持机构，所述支撑板下侧壁固定连接有多个第一弹簧，所述第一弹簧的下端共同固定连接有连接板，所述连接板下侧壁固定连接有第二抵块，通过设置夹板、伸缩杆、滑板和第二弹簧，将牌位放置在两个夹板直接的支撑板上侧壁，由于第二弹簧的弹力，可以使得夹板将牌位给固定住，使其稳固性更好，然而该装置不能实现自动清理灰尘。
因此，需要研发一种能够自动点火、自动清灰且能稳定放置牌位的可有效避灰的牌位放置架。
技术实现要素：
本发明的目的在于提供一种能够自动点火、自动清灰且能稳定放置牌位的可有效避灰的牌位放置架，以解决上述背景技术中现有的牌位放置架不能自动点火、不能自动清灰且牌位放置不稳定的缺点。
为实现上述目的，本发明提供如下技术方案：一种可有效避灰的牌位放置架，包括有底板、放置架和香火坛，底板上设有放置架，放置架顶部放置有香火坛，底板上设有遮盖机构，遮盖机构上设有清灰机构。
作为优选，底板上设有气缸，气缸顶部设有推杆，底板上设有两根第一滑轨，两根第一滑轨之间滑动式连接有遮挡盖，遮挡盖与推杆连接，遮挡盖位于放置架上方。
作为优选，遮挡盖上连接有第二滑轨，第二滑轨上滑动式设有滑动连接块，滑动连接块上部内侧转动式设有第一转轴，第一转轴上设有第一滚筒，第一滚筒与遮挡盖配合，滑动连接块下部内侧转动式设有第二转轴，第二转轴上设有第二滚筒，第二滚筒与遮挡盖配合。
作为优选，底板上设有第一齿条，第一齿条与一侧的第一滑轨连接，遮挡盖上设有第一支架，第一支架内侧转动式设有第三转轴，第三转轴上设有第一齿轮，第一齿轮与第一齿条啮合，第三转轴上设有绕线轮，遮挡盖上设有拉绳组件，拉绳组件与绕线轮和滑动连接块连接，第二滑轨上绕有第一弹簧，第一弹簧一侧与滑动连接块连接，第一弹簧另一侧与第二滑轨连接。
作为优选，遮挡盖上设有第二齿条，第二转轴上设有第二齿轮，第二齿轮与第二齿条啮合，第一转轴与第二转轴之间连接有皮带组件。
作为优选，放置架上设有两个烛台，放置架上设有两个安装架，安装架上部滑动式设有第一滑动块，两个安装架上部均绕有两根第二弹簧，第二弹簧内侧与第一滑动块连接，第二弹簧外侧与安装架连接，第一滑动块上滑动式设有第二滑动块，第二滑动块与安装架配合，第二滑动块内侧设有喷火枪，喷火枪与烛台配合。
作为优选，两个安装架上均设有第二支架，两个第二支架上部内侧均滑动式设有活动杆，活动杆与喷火枪配合，两根活动杆上均设有斜面块，遮挡盖上设有两根第三支架，第三支架上转动式设有楔形块，楔形块与斜面块配合，两块楔形块上均绕有第三弹簧，第三弹簧内侧与楔形块连接，第三弹簧外侧与第三支架连接，两根第三支架上部均设有限位块，限位块与楔形块配合。
作为优选，放置架顶部设有五根第三滑轨，第三滑轨上滑动式设有两块夹块，夹块与放置架滑动式连接，第三滑轨上绕有两根第四弹簧，同一根第三滑轨上的第四弹簧内侧与第三滑轨连接，同一根第三滑轨上的第四弹簧外侧与夹块连接。
与现有技术相比，本发明的有益效果为：
1、本发明通过设有遮盖机构和清灰机构，人们使遮盖机构运转，再在放置架顶部放上牌位，然后使遮盖机构遮盖住牌位，从而能够有效地避免牌位沾染上灰尘，同时人们使清灰机构运转，从而对遮盖机构上的灰尘进行清理；
2、本发明通过设有拉动机构，遮盖机构运转带动拉动机构运转，进而使清灰机构运转，如此能够代替人工手动推动，省时省力；
3、本发明通过设有转动机构，清灰机构运转带动转动机构运转，转动机构使部分清灰机构转动，从而达到了自动旋转的效果；
4、本发明通过设有点火机构，人们在点火机构中放入蜡烛，再使点火机构运转，从而方便对蜡烛进行点火；
5、本发明通过设有自动打火机构，遮盖机构运转带动自动打火机构运转，进而使点火机构对蜡烛进行点火，从而达到了自动点火的目的；
6、本发明通过设有定位机构，人们将牌位放在定位机构中，定位机构将牌位夹紧，从而使牌位稳定放置。
附图说明

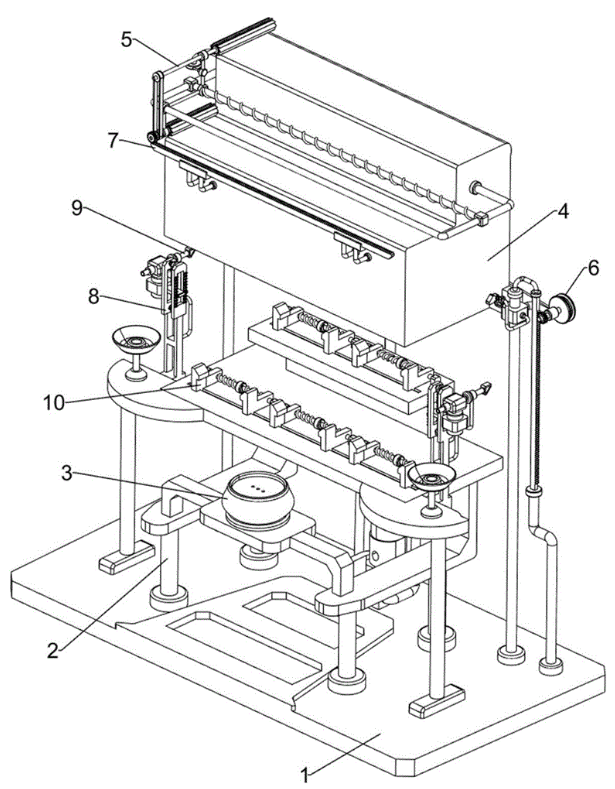

图1为本发明的立体结构示意图。
图2为本发明遮盖机构的立体结构示意图。
图3为本发明清灰机构的立体结构示意图。
图4为本发明拉动机构的立体结构示意图。
图5为本发明图4中a部分的放大结构示意图。
图6为本发明转动机构的立体结构示意图。
图7为本发明点火机构的立体结构示意图。
图8为本发明自动打火机构的立体结构示意图。
图9为本发明定位机构的立体结构示意图。
附图标记说明：1_底板，2_放置架，3_香火坛，4_遮盖机构，41_气缸，42_推杆，43_第一滑轨，44_遮挡盖，5_清灰机构，51_第二滑轨，52_滑动连接块，53_第一转轴，54_第一滚筒，55_第二转轴，56_第二滚筒，6_拉动机构，61_第一齿条，62_第一支架，63_第三转轴，64_第一齿轮，65_绕线轮，66_拉绳组件，67_第一弹簧，7_转动机构，71_第二齿条，72_第二齿轮，73_皮带组件，8_点火机构，81_烛台，82_安装架，83_第一滑动块，84_第二弹簧，85_第二滑动块，86_喷火枪，9_自动打火机构，91_第二支架，92_活动杆，93_斜面块，94_第三支架，95_楔形块，96_第三弹簧，97_限位块，10_定位机构，101_第三滑轨，102_第四弹簧，103_夹块。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
请参阅图1-9，本发明提供一种技术方案：一种可有效避灰的牌位放置架，包括有底板1、放置架2、香火坛3、遮盖机构4、气缸41、推杆42、第一滑轨43、遮挡盖44、清灰机构5、第二滑轨51、滑动连接块52、第一转轴53、第一滚筒54、第二转轴55、第二滚筒56、拉动机构6、第一齿条61、第一支架62、第三转轴63、第一齿轮64、绕线轮65、拉绳组件66、第一弹簧67、转动机构7、第二齿条71、第二齿轮72、皮带组件73、点火机构8、烛台81、安装架82、第一滑动块83、第二弹簧84、第二滑动块85、喷火枪86、自动打火机构9、第二支架91、活动杆92、斜面块93、第三支架94、楔形块95、第三弹簧96、限位块97、定位机构10、第三滑轨101、第四弹簧102和夹块103，底板1上设有放置架2，放置架2顶部前侧中部放置有香火坛3，底板1上后部设有遮盖机构4，遮盖机构4上设有清灰机构5。
底板1上后侧中部设有气缸41，气缸41顶部设有推杆42，底板1上后部左右两侧均设有第一滑轨43，两根第一滑轨43之间滑动式连接有遮挡盖44，遮挡盖44与推杆42连接，遮挡盖44位于放置架2上方。
遮挡盖44左侧上部与右侧上部之间连接有第二滑轨51，第二滑轨51上滑动式设有滑动连接块52，滑动连接块52上部内侧转动式设有第一转轴53，第一转轴53后侧设有第一滚筒54，第一滚筒54与遮挡盖44配合，滑动连接块52下部内侧转动式设有第二转轴55，第二转轴55后侧设有第二滚筒56，第二滚筒56与遮挡盖44配合。
底板1上右侧后部设有第一齿条61，第一齿条61与右侧的第一滑轨43连接，遮挡盖44后侧下部右侧设有第一支架62，第一支架62内侧转动式设有第三转轴63，第三转轴63前部设有第一齿轮64，第一齿轮64与第一齿条61啮合，第三转轴63后部设有绕线轮65，遮挡盖44左部设有拉绳组件66，拉绳组件66与绕线轮65和滑动连接块52连接，第二滑轨51上绕有第一弹簧67，第一弹簧67左侧与滑动连接块52连接，第一弹簧67右侧与第二滑轨51连接。
遮挡盖44前部上侧内部设有第二齿条71，第二转轴55前侧设有第二齿轮72，第二齿轮72与第二齿条71啮合，第一转轴53前部与第二转轴55之间连接有皮带组件73。
放置架2顶侧前部左右两侧均设有烛台81，放置架2后侧上部左右两侧均设有安装架82，安装架82上部滑动式设有第一滑动块83，左右两侧的安装架82上部均绕有两根第二弹簧84，第二弹簧84内侧与第一滑动块83连接，第二弹簧84外侧与安装架82连接，第一滑动块83上滑动式设有第二滑动块85，第二滑动块85与安装架82配合，第二滑动块85内侧设有喷火枪86，喷火枪86与烛台81配合。
左右两侧的安装架82后侧下部均设有第二支架91，左右两侧的第二支架91上部内侧均滑动式设有活动杆92，活动杆92与喷火枪86配合，左右两侧的活动杆92后侧均设有斜面块93，遮挡盖44左右两侧下部后侧均设有第三支架94，第三支架94内侧上部转动式设有楔形块95，楔形块95与斜面块93配合，左右两侧的楔形块95上均绕有第三弹簧96，第三弹簧96内侧与楔形块95连接，第三弹簧96外侧与第三支架94连接，左右两侧的第三支架94上部均设有限位块97，限位块97与楔形块95配合。
放置架2顶部设有五根第三滑轨101，第三滑轨101上滑动式设有两块夹块103，夹块103与放置架2滑动式连接，第三滑轨101上绕有两根第四弹簧102，同一根第三滑轨101上的第四弹簧102内侧与第三滑轨101连接，同一根第三滑轨101上的第四弹簧102外侧与夹块103连接。
当人们需要放置牌位时，首先人们使遮盖机构4运转，待部分遮盖机构4与放置架2完全分开后，人们使遮盖机构4停止运转，再将牌位放在放置架2顶部，随后人们在香火坛3中插上香火，再进行祭拜活动，待祭拜仪式完毕后，人们使遮盖机构4恢复原位，此时遮盖机构4遮盖住牌位，从而能够有效地避免牌位沾染上灰尘，同时人们使清灰机构5运转，进而对遮盖机构4上的灰尘进行清理，若再次使用本设备，重复上述步骤即可。
初始状态下，遮挡盖44与放置架2配合，人们打开气缸41，气缸41运作使推杆42向上移动，进而使遮挡盖44在第一滑轨43上向上滑动，当遮挡盖44与放置架2完全分开时，人们关闭气缸41，使得推杆42和遮挡盖44停止移动，人们再将牌位放在放置架2顶部，待人们不需祭拜牌位后，人们打开气缸41，使得推杆42和遮挡盖44向下移回原位，此时遮挡盖44将牌位遮盖住，从而能够避免牌位沾染上灰尘，随后人们关闭气缸41，使得遮挡盖44不再移动。
由于遮挡盖44顶部长时间暴露于空气中会积累灰尘，人们可手动使滑动连接块52在第二滑轨51上向左滑动，进而使第一转轴53和第二转轴55向左移动，第一转轴53移动使第一滚筒54在遮挡盖44上向左滑动，第二转轴55移动使第二滚筒56在遮挡盖44上向左滑动，同时人们手动转动第一转轴53与第二转轴55，进而使第一滚筒54和第二滚筒56转动，待滑动连接块52不能再向左移动时，人们手动使滑动连接块52向右移回原位，继而使第一滚筒54和第二滚筒56移回原位，同时人们使第一转轴53与第二转轴55反转，进而使第一滚筒54和第二滚筒56反向转回原位，第一滚筒54和第二滚筒56运动的同时会对遮挡盖44顶部的灰尘进行清理，达到了清理灰尘的效果。
当遮挡盖44向上移动时，遮挡盖44会带动第一支架62向上移动，进而使第三转轴63向上移动，从而使第一齿轮64和绕线轮65向上移动，由于第一齿轮64与第一齿条61啮合，第一齿条61使第一齿轮64转动，进而使第三转轴63转动，从而使绕线轮65转动，绕线轮65转动使拉绳组件66运动，使得滑动连接块52向左移动，继而使第一转轴53与第二转轴55向左移动，从而使第一滚筒54和第二滚筒56向左移动，同时第一弹簧67由初始状态变为拉伸状态，当遮挡盖44向下移动时，遮挡盖44带动第一齿轮64和绕线轮65向下移动，此时第一齿条61使第一齿轮64反向转动，从而使绕线轮65反向转动，进而使拉绳组件66反向运动，同时第一弹簧67由拉伸状态复位，弹力使滑动连接块52移回原位，继而使第一转轴53和第二转轴55移回原位，从而使第一滚筒54和第二滚筒56移回原位，第一滚筒54和第二滚筒56左右移动并对遮挡盖44顶部的灰尘进行清理，如此能够代替人工手动推动，省时省力。
当第一转轴53与第二转轴55向左移动时，第二转轴55带动第二齿轮72向左移动，由于第二齿轮72与第二齿条71啮合，第二齿条71使第二齿轮72转动，进而使第二转轴55转动，从而使皮带组件73和第二滚筒56转动，皮带组件73转动带动第一转轴53转动，第一转轴53转动带动第一滚筒54转动，当第一转轴53与第二转轴55向右移动时，第二转轴55带动第二齿轮72向右移回原位，此时第二齿条71使第二齿轮72反向转动，从而使第一滚筒54和第二滚筒56反向转动，第一滚筒54和第二滚筒56转正反转的同时会对遮挡盖44顶部的灰尘进行清理，从而达到了自动旋转的效果。
初始状态下，第二滑动块85与安装架82配合，人们放好牌位后，再在烛台81内插上蜡烛，然后手动使第二滑动块85在安装架82内向内侧滑动，进而使第一滑动块83在安装架82上向内侧滑动，第二弹簧84由初始状态变为拉伸状态，同时第二滑动块85使喷火枪86向内侧移动，然后人们根据蜡烛的高度手动使第二滑动块85在第一滑动块83上向上或向下滑动，进而使喷火枪86向上或向下移动，待喷火枪86对准蜡烛芯后，人们松开第二滑动块85，第二弹簧84由拉伸状态复位，弹力使第二滑动块85与喷火枪86移回原位，第二滑动块85再次与安装架82配合，然后人们手动使喷火枪86对蜡烛进行点火，随后人们松开喷火枪86，喷火枪86复位并停止喷火，若蜡烛熄灭或需要对蜡烛进行更换时，人们可重复上述步骤调整喷火枪86的高度，再对蜡烛进行点火。
当遮挡盖44向上移动时，遮挡盖44带动第三支架94向上移动，进而使楔形块95和限位块97向上移动，楔形块95带动第三弹簧96向上移动，当楔形块95移至与斜面块93接触后，楔形块95使斜面块93向前移动，限位块97能够防止楔形块95向下转动，斜面块93移动使活动杆92在第二支架91内向前滑动，从而使喷火枪86对蜡烛进行点火，如此达到了自动点火的效果，当楔形块95与斜面块93分开时，喷火枪86复位并停止喷火，使得活动杆92和斜面块93移回原位，当遮挡盖44向下移动时，遮挡盖44使楔形块95向下移动，当楔形块95移至与斜面块93接触后，斜面块93使楔形块95向上转动，第三弹簧96由初始状态变为压缩状态，待楔形块95与斜面块93分开后，第三弹簧96由压缩状态复位，弹力使楔形块95转回原位。
当遮挡盖44向上移动后，人们手动将牌位插在同一根第三滑轨101上的两块夹块103之间，牌位使夹块103在第三滑轨101上和放置架2内向外侧滑动，第四弹簧102由初始状态变为拉伸状态，弹力使夹块103夹住牌位，如此能够使牌位稳定放置，当人们需要取下牌位时，人们手动使同一根第三滑轨101上的夹块103向外侧移动，然后取下牌位，随后人们松开夹块103，第四弹簧102由拉伸状态复位，弹力使夹块103移回原位。
尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
